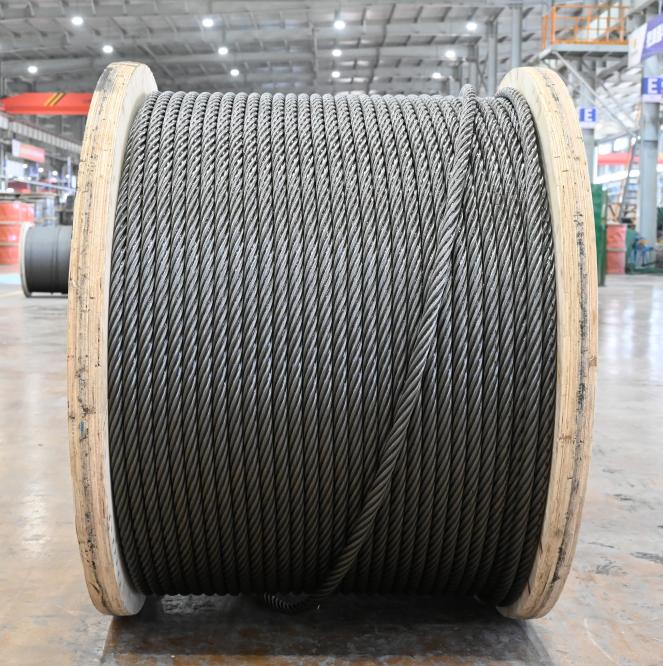

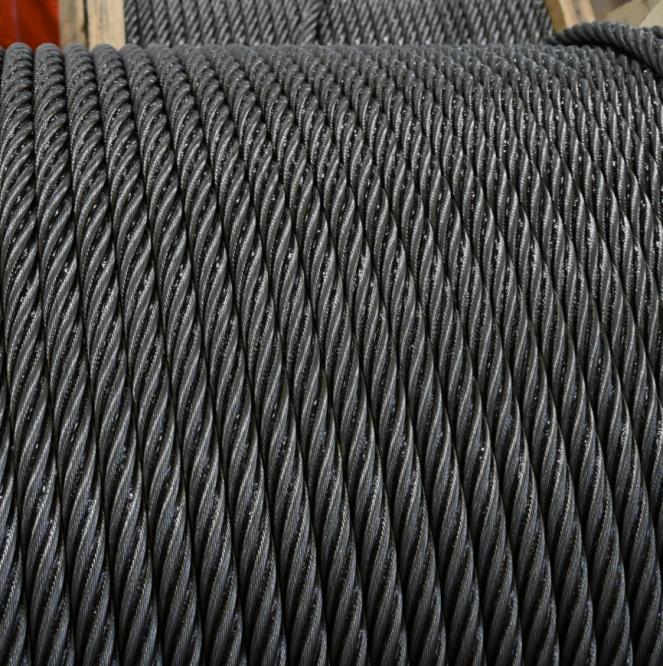

Viersträngiges, fächerförmiges Stahldrahtseil

Das viersträngige, fächerförmige Stahldrahtseil ist eine Sonderkonstruktion in unserem Sortiment Stahldrahtseil Bereich. Es besteht aus vier fächerförmigen Strängen, die um einen kombinierten Faserkern gelegt sind. Im Vergleich zu herkömmlichen Rundlitzenseilen erzeugen die geformten Litzen eine größere Kontaktfläche zwischen benachbarten Litzen sowie zwischen Seil und Trommel und tragen so dazu bei, den Kontaktdruck bei wiederholtem Wickeln und Schwerlastbetrieb gleichmäßiger zu verteilen.

Aogang liefert 4V×39S+5FC- und 4V×48S+5FC-Konstruktionen mit Durchmessern von 16 mm bis 40 mm und Zugfestigkeitsklassen von 1570 MPa bis 1960 MPa. Für Bergwerksförderungen, Gegengewichtssysteme, Hafenumschlagsgeräte und andere industrielle Hebeanwendungen stehen blanke und feuerverzinkte Oberflächen zur Verfügung.

Dieses viersträngige fächerförmige Stahldrahtseil ist eine Spezialkonstruktion. Es sollte nicht allein aufgrund des Durchmessers als direkter Ersatz für herkömmliche Rundlitzen- oder Mehrlitzen-Rotationsseile verwendet werden. Vor der Auswahl müssen Last, Hubhöhe, Trommelabmessungen, Einscheranordnung, Arbeitszyklus und zulässige Lastdrehung überprüft werden.

Gemeinsame Strukturen

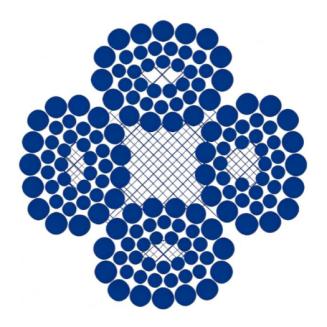

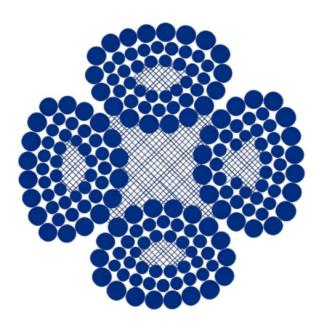

Hauptstrukturen für Spotware: 4V×39S+5FC, 4V×48S+5FC

(Hinweis: V = dreieckiger/fächerförmiger, speziell geformter Strang, 5FC = Faserkern mit fünf Kombinationen; NFC-Naturfaserkern und SFC-Kunstfaserkern sind exklusive Stützkerne mit besserer Puffer- und Stoßdämpfungswirkung als gewöhnliche Seilkerne.)

Kernstrukturelle Prozessmerkmale

Litzenkörperstruktur: Viersträngige, einteilige, fächerförmige, speziell geformte Querschnittsanordnung, anders als herkömmliche Rundlitzen-Stahldrahtseile, mit großer Passfläche zwischen den Litzen und extrem starker Integrität

Spannungsform: Linienkontaktdruck innerhalb des Strangs, ungefährer Oberflächenkontakt mit der Trommeloberfläche außerhalb des Strangs, geringe Kontaktspannung, verschleißfest und extrusionsbeständig.

Drehprozess: Präziser interaktiver Drehprozess, der die Torsionsspannung des Seilkörpers ausgleicht, von Natur aus verdrehsicher, nicht leicht zu verdrehen und zu knoten, geeignet für vertikales Heben über große Entfernungen.

Verfügbare Konstruktionen und Spezifikationen

Vorteile des viersträngigen, fächerförmigen Stahldrahtseils

• Geformte Struktur mit geringer Dehnungsrate, extrem geringe Kraftverformung, volle Laufstabilität, geeignet für langfristige Hebevorgänge mit gleichmäßiger Geschwindigkeit in Bergwerken.

• Hervorragende inhärente Antitorsionsleistung, kein Durchdrehen, kein Verdrehen, kein Aufwickeln beim Heben, hohe Sicherheit beim Heben von Gegengewichten.

• Große fächerförmige Kontaktfläche, verschleißfest und druckbeständig, Anti-Extrusionsverformung, stabilerer Einsatz und längere Lebensdauer im Vergleich zu gewöhnlichen runden Stahldrahtseilen.

• Fünf Gruppen von Faserkernen verfügen über eine starke Ölspeicherung und Schmierung, einen langfristigen inneren Rostschutz, einen gleichmäßigen Ermüdungsverlust und einen hohen Gesamtsicherheitsfaktor.

• Kompakte Struktur ohne Lockerung der Litzen, gleichmäßige Lastverteilung, es ist nicht leicht, Drähte zu brechen und bei plötzlicher Stoßbelastung zu versagen, geeignet für Hochrisiko-Industrie- und Bergbaubetriebe.

4V×39S oder 4V×48S: Was sollten Sie wählen?

Der Unterschied zwischen 4V×39S und 4V×48S ist nicht auf die Anzahl der Drähte beschränkt. Ihre Anordnung der Innendrähte beeinflusst die Flexibilität, den Außendrähtkontakt, die Ermüdungsfestigkeit und den Widerstand gegen Trommelquetschungen.

Die Auswahl sollte basieren auf:

• Nenn- und maximale dynamische Belastung;

• Hubhöhe;

• Trommel- und Scheibendurchmesser;

• Nutabmessungen;

• Anzahl der Wickellagen;

• Betriebsfrequenz;

• Erforderliche Bruchkraft;

• Kontakt mit Wasser, Feuchtigkeit oder korrosiven Verunreinigungen;

• Spezifikationen des vorhandenen Seils.

Kern- und Oberflächenauswahl

Bewerbung

Bergwerksförderung, große Hebezeuge, Be- und Entladegeräte für Häfen usw.

FAQ

• Was ist der Unterschied zwischen 4V×39S und 4V×48S?

Sie haben unterschiedliche interne Drahtanordnungen und Drahtanzahlen. Diese Unterschiede wirken sich auf die Flexibilität, die Ermüdungsbeständigkeit, den äußeren Verschleiß und den Widerstand gegen radialen Druck aus. Die Konstruktion sollte nach der Hebeausrüstung und nicht nur nach dem Durchmesser ausgewählt werden.

• Kann dieses Seil ein herkömmliches Rundlitzendrahtseil direkt ersetzen?

Nicht ohne technische Bestätigung. Das Kontaktmuster, die Metallfläche, die Bruchkraft, die Rotationseigenschaften und die Trommelkompatibilität können unterschiedlich sein.

• Ist das viersträngige, fächerförmige Stahldrahtseil nicht rotierend?

Es kann unter geeigneten Bedingungen ein kontrolliertes Restdrehmoment bereitstellen, sollte jedoch nicht automatisch für jedes Hebesystem als nicht rotierendes Seil eingestuft werden. Freihängende und rotationsempfindliche Lasten erfordern eine besondere technische Prüfung.

• Soll ich eine helle oder verzinkte Oberfläche wählen?

Helle Seile eignen sich für kontrollierte Umgebungen mit entsprechender Schmierung und Wartung. Bei Untergrundfeuchtigkeit, Wassereinwirkung oder korrosiven Außenbedingungen sollten feuerverzinkte Seile in Betracht gezogen werden.

• Können Sie eine feste Seillänge liefern?

Ja. Bitte geben Sie die Arbeitslänge, die Einbauzugabe, den Endanschluss und die zulässige Längentoleranz an.

• Reicht der Seildurchmesser für ein Angebot?

Nein. Konstruktion, Festigkeit, Kern, Schlagrichtung, Oberfläche, Länge und Betriebsbedingungen sind ebenfalls erforderlich.

Verpackungslogistiklieferung

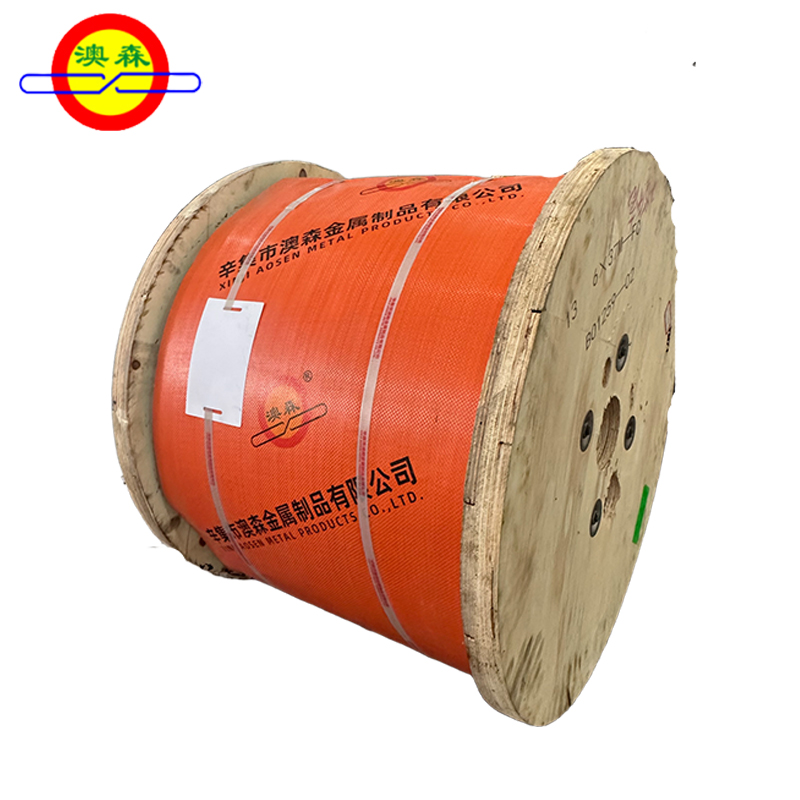

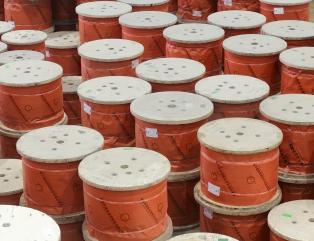

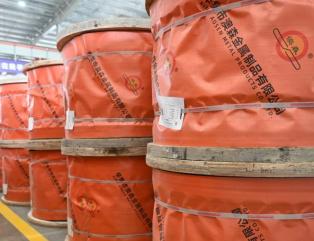

Maßgeschneiderte Schutzverpackungen

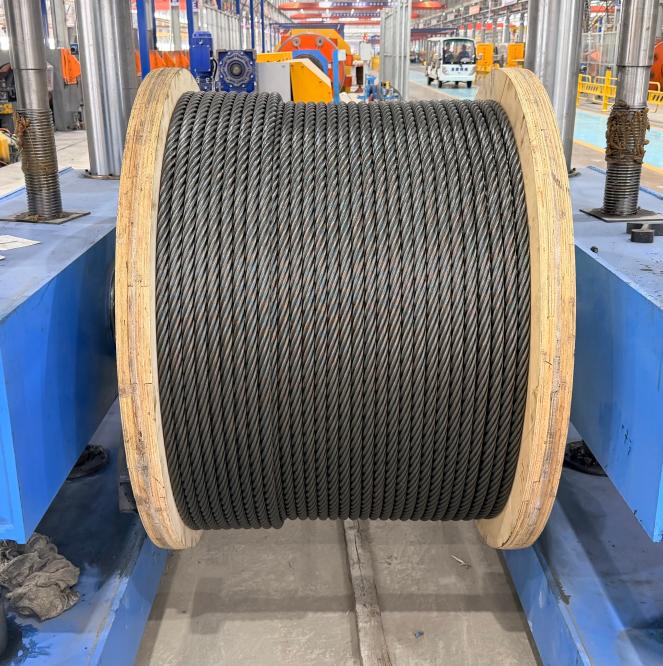

Wählen Sie je nach Seildurchmesser und fester Länge Holzspulen, Eisenholzspulen und Eisenspulen für Spezialverpackungen aus. Durch maßgeschneiderte Werkzeugrollen kann ein beim Transport entstehendes Restdrehmoment vermieden werden. innen mit speziellem feuchtigkeitsbeständigem und rostfreiem Papier umwickelt, äußere Schicht vollständig mit wasserdichter PE-Folie umwickelt, feuchtigkeitsbeständig und rostfrei, kollisions- und verformungssicher, geeignet für den kombinierten nationalen und internationalen Langstreckentransport.

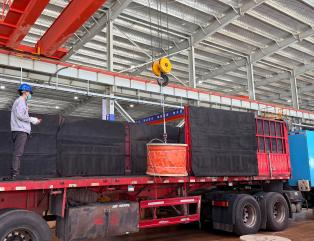

Globale Logistiklieferung

Die wichtigsten häufig verwendeten Spezifikationen verfügen über ausreichende Lagerbestände und unterstützen den weltweiten Versand. Verlassen Sie sich auf das eigene komplette Logistiksystem der Aosen Group, das den gesamten Straßentransport, den Seetransport und den multimodalen Transport im Inland abdeckt. Außenhandelsaufträge werden durch Containerseefracht und China-Europa-Güterzüge unterstützt. Es können sowohl Klein- als auch Großserienbestellungen angenommen werden, mit strikter Erfüllung und pünktlicher Lieferung gemäß den vertraglich vereinbarten Fristen, geeignet für die verstreute Beschaffung sowie für die zentralisierte Beschaffung von Großserien in Industrie und Bergbau.
